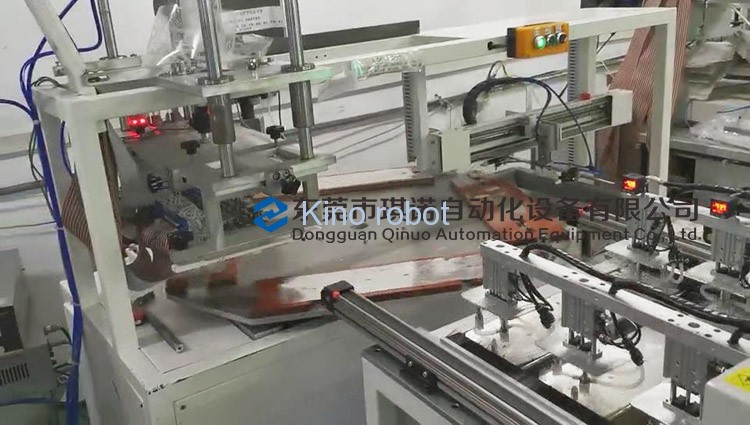

鍵盤導電膜三工位自動上下料機的運作過程

①人工分別將下、中、上三組鍵盤薄膜疊料通過切換疊料機構上料到對應的上料機1#、2#、3#三個工位上，指其下層薄膜放至1號工位，中層薄膜放至2號工位，上層薄膜放至3號工位。

②上料機通過電機驅動頂升機構將薄膜疊料進行頂升，頂升直至程序所設定的高度位置，到位感應裝置感應器感應到自動停下來，三個工位均檢測薄膜疊料到位后，由取料手臂通過自動吸料機構同時吸取下、中、上各一層薄膜片后，伺服模組移載機構驅動手臂使1#吸料機構模塊至上料工位后，將下層薄膜片放至上料工位治具板定位柱上

③下層薄膜片上料完成后，伺服模組移載機構驅動手臂使2#吸料機構模塊至上料工位，將中層薄膜片疊放至上料工位治具板定位柱上；中層薄膜片上料完成后，伺服模組移載機構驅動手臂使3#吸料機構模塊至上料工位，將上層薄膜片疊放至上料工位治具板定位柱上，由此完成下、中、上薄膜片的疊加上料。

④上料完成后，已經疊好的薄膜組合轉至下一工序作業，鍵盤導電膜三工位上料機的伺服模組移載機構驅動手臂回到取料等待位，進行下一循環作業。
